Уплотнение основания под асфальт: нормы плотности, методы контроля и выбор оборудования
Почему одни дороги держат геометрию и ровность годами, а другие «плывут» и трескаются уже через 1–2 сезона? Внешне всё выглядит одинаково: завезли материал, разровняли, укатали. Но реальная прочность начинается не с асфальта, а с основания. Если грунт и щебёночные слои не доведены до нормативной плотности, покрытие неизбежно просядет, даст трещины и колею — даже при хорошем асфальте. Поэтому уплотнение основания под асфальт — ключевой этап, который нельзя «закрыть» формально.
Если вы дорожный подрядчик, мастер участка, инженер технадзора или закупщик, вы знаете цену ошибки в основании: это переделки, рекламации, срыв сроков и минус к репутации. На объектах благоустройства и локального ремонта риск ещё выше: работать приходится быстро, часто в стеснённых условиях, и именно там ошибки уплотнения проявляются раньше всего.
Надёжная дорожная одежда строится по инженерной логике: каждый слой выполняет свою функцию, а уплотнение обеспечивает несущую способность и стабильность. Здесь важны влажность, толщина отсыпки, количество проходов и правильный выбор техники. В большинстве «городских» и ремонтных задач решающую роль играют виброплиты и вибротрамбовки — именно они позволяют довести основание до требуемых параметров до укладки асфальта.
Почему дорога проседает: проблема почти всегда в основании
Недоуплотнение и неравномерная плотность — главные причины дефектов
Просадки, колейность, «паутинка» трещин, разрушение кромки — это типовые последствия слабого основания. Когда грунт или щебень уплотнены недостаточно, под нагрузкой транспорта материал продолжает доуплотняться уже в эксплуатации. В результате покрытие повторяет деформации нижележащих слоёв: сначала появляются локальные провалы, затем трещины, через которые влага попадает ещё глубже и ускоряет разрушение.
Наиболее уязвимые зоны:
- траншеи после прокладки коммуникаций;
- участки примыканий и расширений;
- зоны около бортового камня и ливнёвок;
- карты ремонта и «врезки» в старое покрытие.
Если плотность по площади неоднородна (например, у бордюра плотнее, а в середине слабее), покрытие будет работать «волной»: напряжения концентрируются в переходных зонах и дают трещины.
Грунт и асфальт уплотняются по-разному — нельзя переносить правила один в один
Грунт уплотняется за счёт уменьшения объёма пор и перераспределения частиц при оптимальной влажности. Асфальтобетон — за счёт уплотнения горячей смеси и удаления воздуха при соблюдении температурного режима. Поэтому:
- для грунта критичны влажность, толщина слоя и энергия уплотнения;
- для асфальта критичны температура, режим укатки, тип катка.
Именно поэтому на подготовительных работах чаще всего применяют виброплиты и вибротрамбовки, а не катки «по привычке» — особенно на небольших объектах и в стеснённых местах.
Правильная подготовка основания — это не «побольше проехать», а довести каждый слой до нормативной плотности и подтвердить это контролем.
Почему трещины начинаются с воды и пустот
Если основание имеет пустоты или недоуплотнённые зоны, вода быстрее находит путь вниз. Дальше сценарий типовой: увлажнение снижает несущую способность, при замерзании вода расширяется, усиливая разуплотнение. Даже при мягком климате избыток влаги приводит к пластическим деформациям: основание «ползёт», а асфальт повторяет эту деформацию в виде колеи и продольных трещин.
Вывод простой: уплотнение — это защита от деформаций и от воды одновременно. Вода опасна не сама по себе, а потому что она работает в паре с пустотами и слабой плотностью.
Норматив: что значит «достаточно уплотнено»
Качество уплотнения оценивают не «на глаз», а по измеряемым показателям. Базовый критерий — коэффициент уплотнения (Ку), то есть отношение фактической плотности слоя к максимальной плотности, полученной в лаборатории. Для разных материалов и слоёв требования отличаются, но принцип один: слой должен быть уплотнён послойно, при оптимальной влажности и подтверждён контрольными измерениями. Практически это означает: правильная толщина отсыпки, достаточная энергия вибрации/удара, нужное число проходов и контроль плотности прибором или лабораторией.
Конструкция дорожного основания и ключевые показатели
Слои дорожной одежды: где возникает «слабое звено»
Типовая схема (упрощённо) выглядит так: насыпной грунт → щебёночное основание → нижний слой асфальта → верхний слой. В реальном проекте могут добавляться песчаная подушка, геотекстиль, укрепляющие слои, но логика неизменна: каждый слой передаёт нагрузку ниже, распределяя её по площади.
Слабое звено чаще всего возникает:
- в насыпном грунте при неправильной влажности и толщине отсыпки;
- в щебёночном основании при недостаточном уплотнении у кромок и примыканий;
- на границе слоёв при загрязнении, переувлажнении или «замыливании» поверхности.

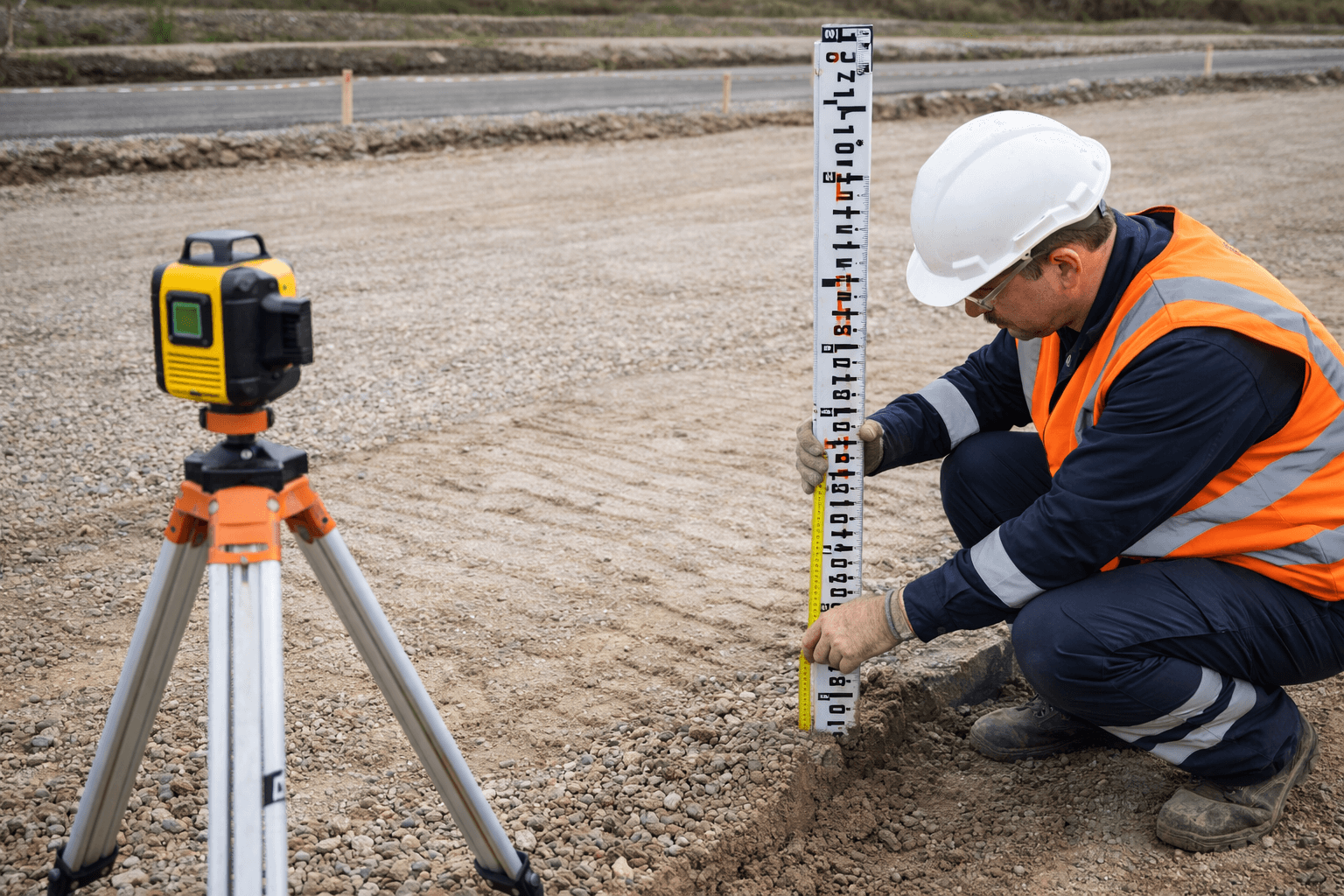

Толщина слоёв: почему нельзя «сыпать сразу 30–40 см»
Уплотнение работает на ограниченную глубину. Если отсыпать слишком толстый слой, верх уплотнится, а нижняя часть останется рыхлой. Внешне это выглядит «нормально», но под нагрузкой начинается доуплотнение и просадки.
Практическое правило для большинства работ:
- грунт и песок — уплотнять слоями 10–20 см (в зависимости от типа и влажности);
- щебень — обычно 10–15 см на проход (по фракции и технологии).
Точное значение задаётся проектом и требованиями СП, но принцип послойности неизменен.
Коэффициент уплотнения (Ку): как его понимать подрядчику
Ку — это контрольный показатель качества уплотнения. Он рассчитывается как отношение фактической плотности к максимальной лабораторной плотности (по методике определения оптимальной влажности и максимальной плотности).
На практике это означает: «мы должны довести слой до плотности, близкой к максимальной, достижимой для данного грунта при оптимальной влажности».
Нормативные значения Ку и методики контроля приведены в СП 78.13330.2017, а методы определения характеристик грунтов — в ГОСТ 22733.

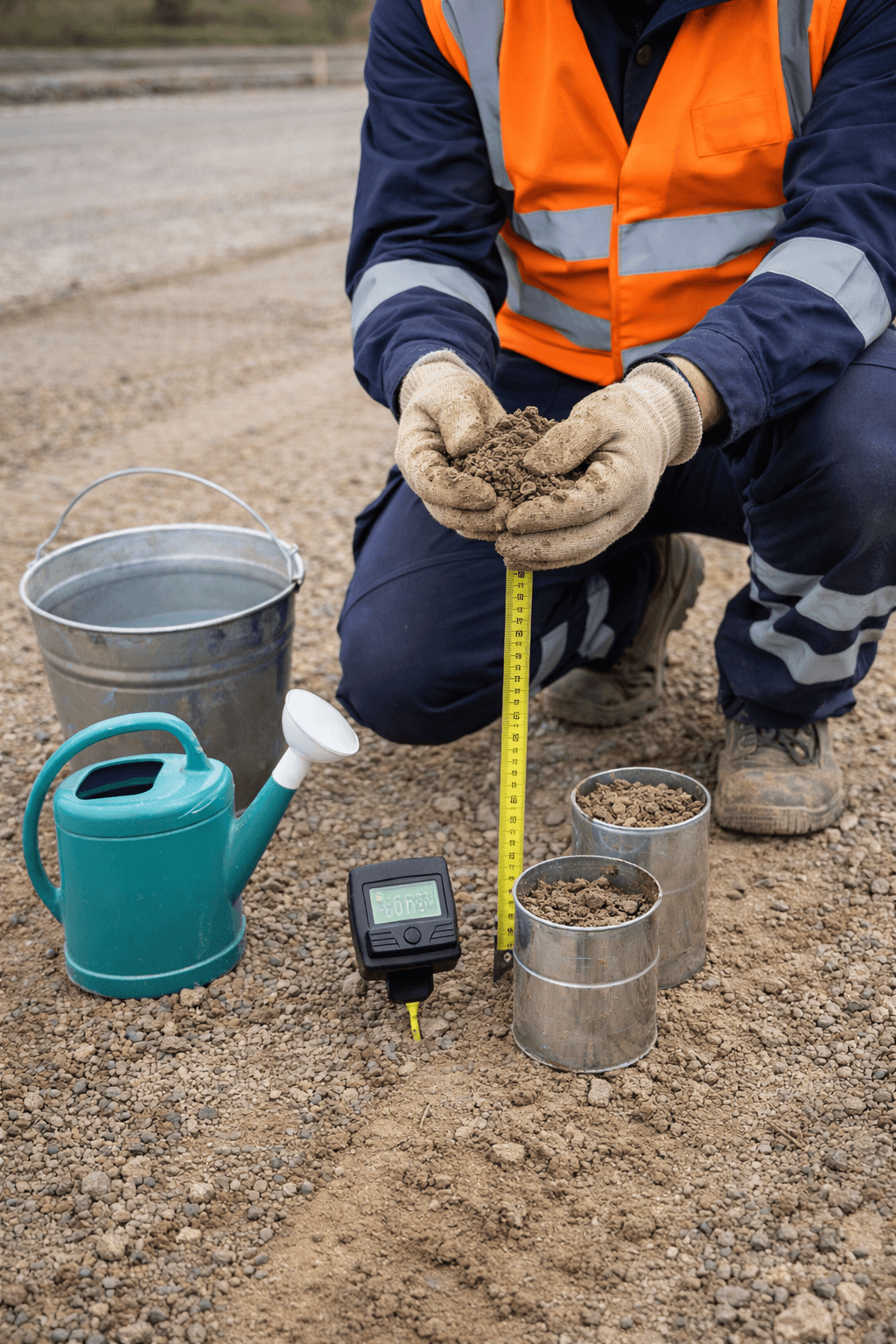

Почему влажность важнее мощности техники
Даже самая тяжёлая плита не даст нужного результата, если грунт переувлажнён или пересушен. При избытке воды частицы «плавают», слой начинает «мазаться», вибрация не уплотняет, а разрушает структуру. При недостатке воды частицы не перераспределяются и не «садятся» в плотную упаковку — вы просто гоняете технику по рыхлой смеси.
Технологически правильно:
- проверить влажность (хотя бы экспресс-методом на участке);
- при необходимости — увлажнить/подсушить слой;
- уплотнять послойно с контролем результата.
Именно поэтому при подготовке основания важно иметь в парке разные типы уплотнителей: виброплиты для площадей и щебня, и вибротрамбовки для траншей, примыканий и глинистых грунтов.
Методы уплотнения грунта: что, где и чем делать
Статическое укатывание
Статика — это уплотнение за счёт массы катка без вибрации. Метод эффективен на больших площадях и при достаточной толщине слоя, но слаб в стеснённых местах и на разнородных грунтах. Кроме того, статикой сложно добиваться плотности на песках и щебне так же быстро, как вибрацией.
Вибрационное уплотнение
Вибрация ускоряет перестройку структуры материала: частицы «пересаживаются» в более плотное состояние, поры уменьшаются. На практике это основной метод для песка, ПГС, щебня и ряда грунтов на объектах благоустройства и ремонта.
Для таких задач применяются виброплиты. При выборе смотрят на:
- массу плиты;
- центробежную силу (условно — «сила вибрации»);
- частоту вибрации;
- рабочую ширину подошвы;
- тип двигателя и удобство обслуживания.
Трамбование
Трамбование — это ударная энергия, направленная «вниз». Метод незаменим, когда нужно уплотнить грунт в узких местах и на связных грунтах (суглинки, глины), а также там, где плита не разворачивается и не обеспечивает контакт.
Для этого используют вибротрамбовки: они компактны, проходят в траншеях и дают высокую энергию удара на небольшой площади контакта.
Выбор оборудования: виброплита или вибротрамбовка

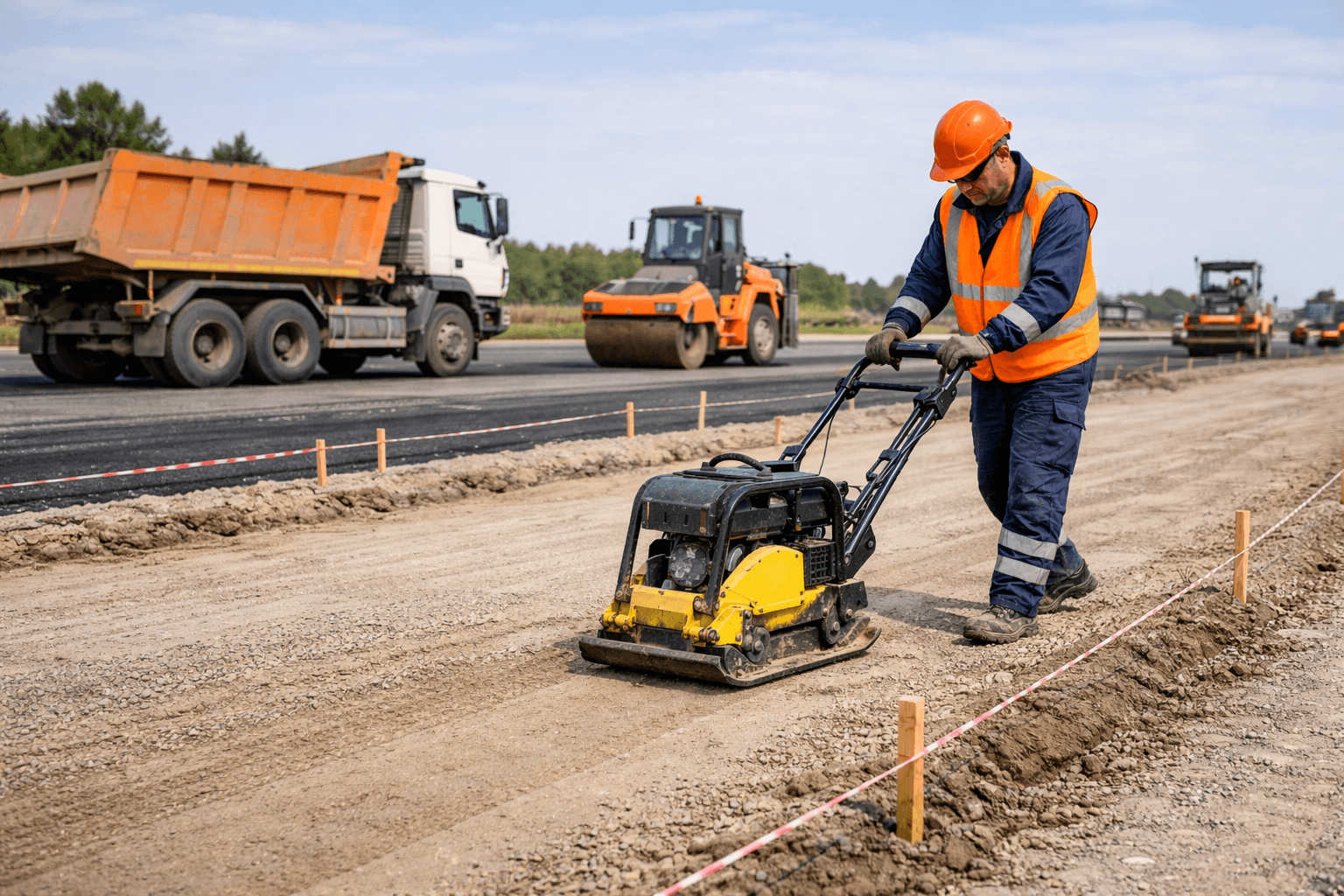

Виброплиты: когда применять и какие параметры важны
Виброплита — основной инструмент для подготовки основания под асфальт на небольших и средних площадях: дворы, парковки, тротуары, карты ремонта, примыкания. Она эффективна на песке, ПГС и щебне, а также подходит для уплотнения подстилающих слоёв перед укладкой асфальта.
Что смотреть в характеристиках:
- Масса — влияет на глубину воздействия и стабильность работы.
- Центробежная сила — определяет способность «пробивать» слой и ускорять уплотнение.
- Частота — важна для подбора под тип материала (песок/щебень).
- Размер подошвы — баланс между производительностью и манёвренностью.
Если задача — уплотнить щебёночное основание и песчаную подушку на площадях, чаще всего рационально использовать виброплиты из «дорожного» диапазона по массе и усилию.
Вибротрамбовки: незаменимы в стеснённых местах
В траншеях, у стен, у бордюров, вокруг колодцев и коммуникаций плита работает хуже: не хватает манёвра, а иногда нужен удар, а не «плавная» вибрация. Здесь решает вибротрамбовка.
Типовые задачи трамбовки:
- обратная засыпка траншей;
- уплотнение у бортового камня и в узких «карманах»;
- работа на связных грунтах (суглинок, глина);
- локальные ремонты с ограниченным доступом.
Посмотреть подборку можно в каталоге вибротрамбовок.

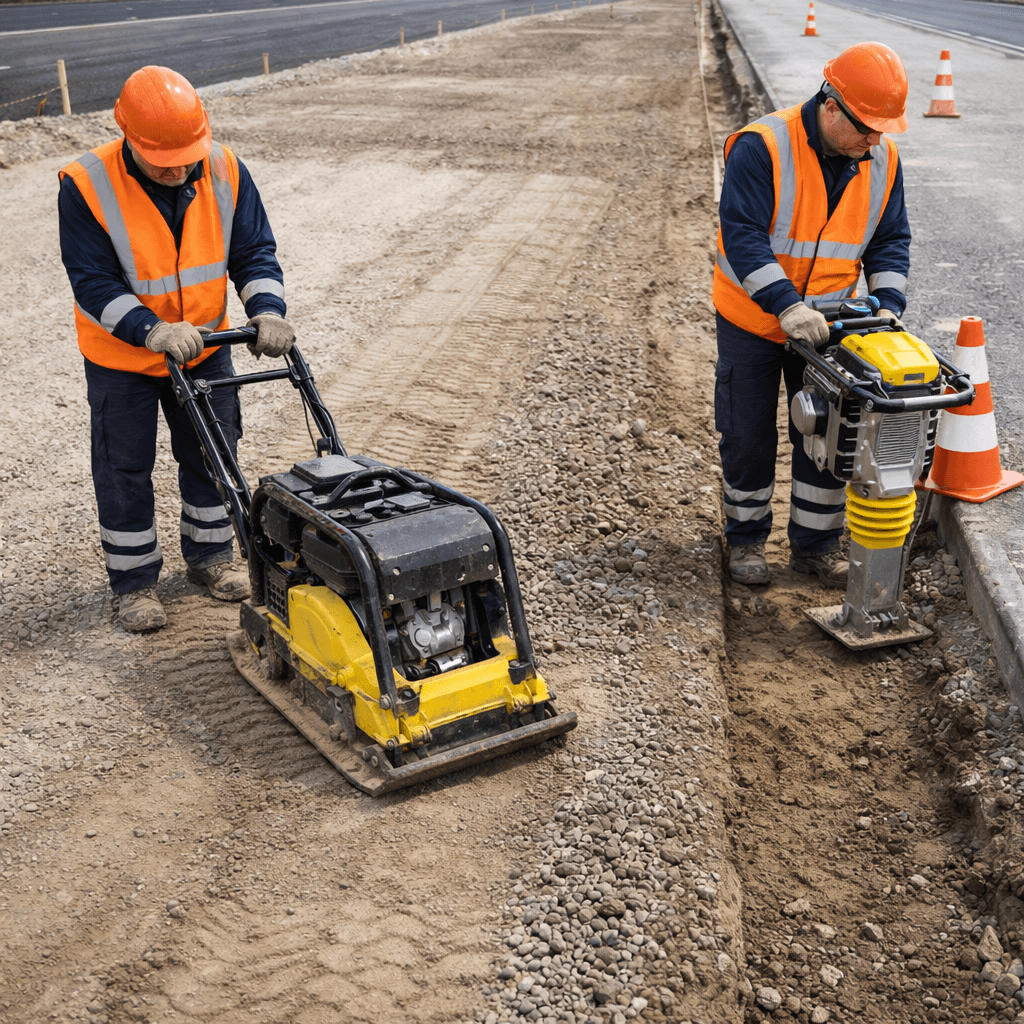

Сравнение оборудования
Для уплотнения грунта и основания в дорожном строительстве применяют три основных типа техники: виброплиты, вибротрамбовки и дорожные катки. Каждый вид оборудования предназначен для своих условий работы и отличается по производительности, манёвренности и типу уплотняемых материалов.
Виброплита используется на объектах со средней площадью работ. Она хорошо подходит для уплотнения песка, щебня, песчано-гравийных смесей и других сыпучих материалов. Благодаря компактным размерам и вибрационному принципу работы виброплита обеспечивает высокую манёвренность и позволяет эффективно уплотнять основание на участках благоустройства, при ремонте дорог, укладке тротуаров и подготовке основания под асфальт. По производительности такое оборудование занимает среднюю позицию между ручными трамбовками и крупной дорожной техникой.
Вибротрамбовка применяется на небольших и труднодоступных участках. Она наиболее эффективна при работе с глинистыми и связными грунтами, а также при уплотнении грунта в траншеях, возле бордюров, стен и коммуникаций. Главным преимуществом вибротрамбовки является очень высокая манёвренность и способность работать в узких пространствах, где невозможно использовать виброплиту или каток. Однако из-за небольшой площади воздействия её производительность ниже, чем у других типов техники.
Дорожный каток предназначен для уплотнения больших площадей и применяется в основном на крупных дорожных объектах. Он способен работать практически с любыми типами оснований и обеспечивает высокую производительность. Однако катки менее манёвренны и не подходят для работы в стеснённых условиях, например возле бордюров, в траншеях или на небольших участках ремонта.
Таким образом, выбор оборудования зависит от условий работы: виброплиты используются для большинства задач по уплотнению основания, вибротрамбовки — для узких и сложных зон, а катки — для уплотнения больших дорожных площадей. Часто на одном объекте применяется сразу несколько видов техники, чтобы обеспечить равномерную плотность основания по всей площади.
Контроль степени уплотнения — это то, что отделяет «проехали для вида» от инженерного результата. Даже при правильном подборе техники нужно подтверждать, что слой достиг требуемой плотности: либо лабораторией, либо полевыми методами. Контроль особенно важен на траншеях, примыканиях и участках, где после укладки асфальта исправить основание уже невозможно.
В реальной практике оптимальная схема такая: на ответственных объектах — лабораторное подтверждение, на локальных работах — приборный контроль с выборочным отбором проб. Главное — фиксировать результаты и не принимать слой «по ощущениям».
Контроль степени уплотнения: методы и когда они обязательны

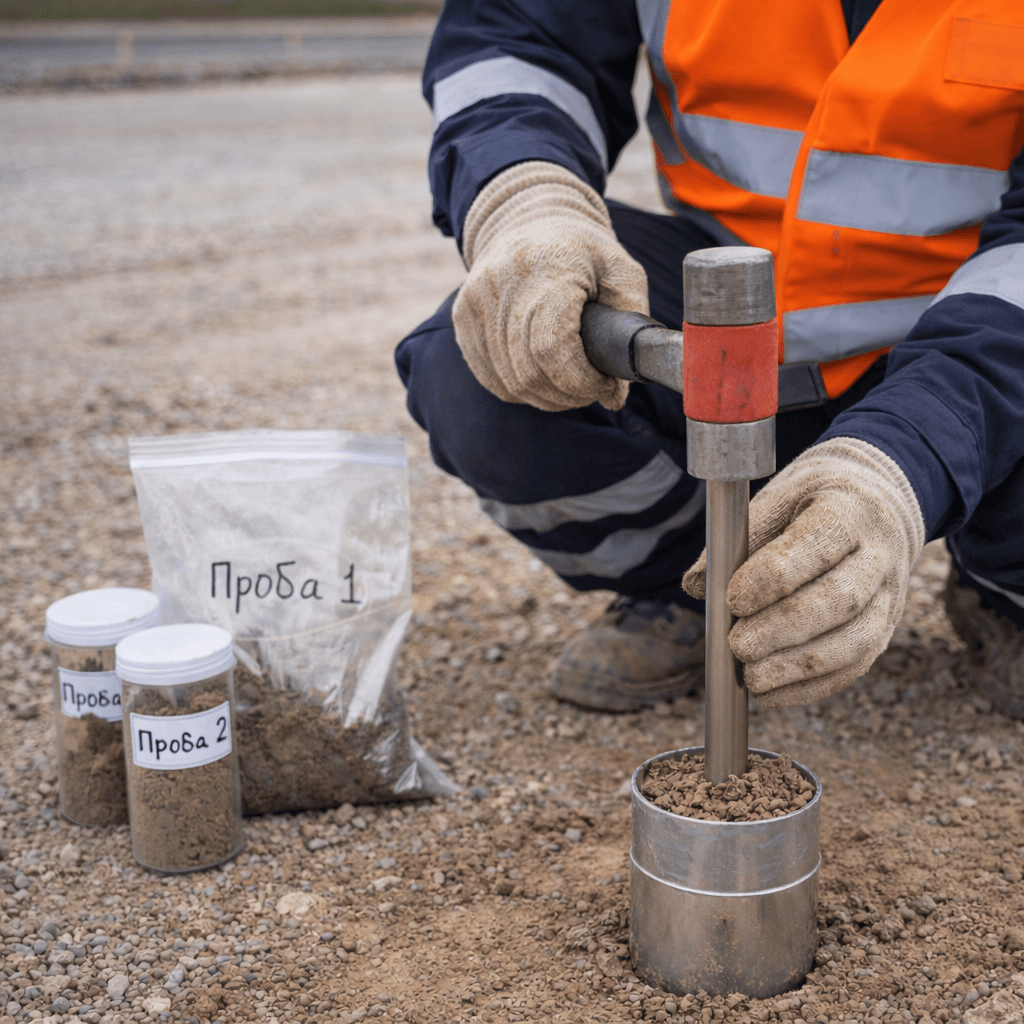

Метод режущего кольца
Классический способ контроля плотности грунта: из слоя вырезают образец заданного объёма (кольцом), взвешивают, определяют плотность и сравнивают с лабораторной максимальной плотностью для расчёта Ку. Метод точный, но требует аккуратности, времени и, как правило, лабораторного сопровождения.
Пенадинамический плотномер
Полевой прибор, который позволяет оперативно оценить степень уплотнения по сопротивлению зондированию/ударному воздействию (в зависимости от модели и методики). Плюс — скорость и возможность контролировать множество точек по площади, минус — необходимость корректной калибровки под тип грунта и методику.

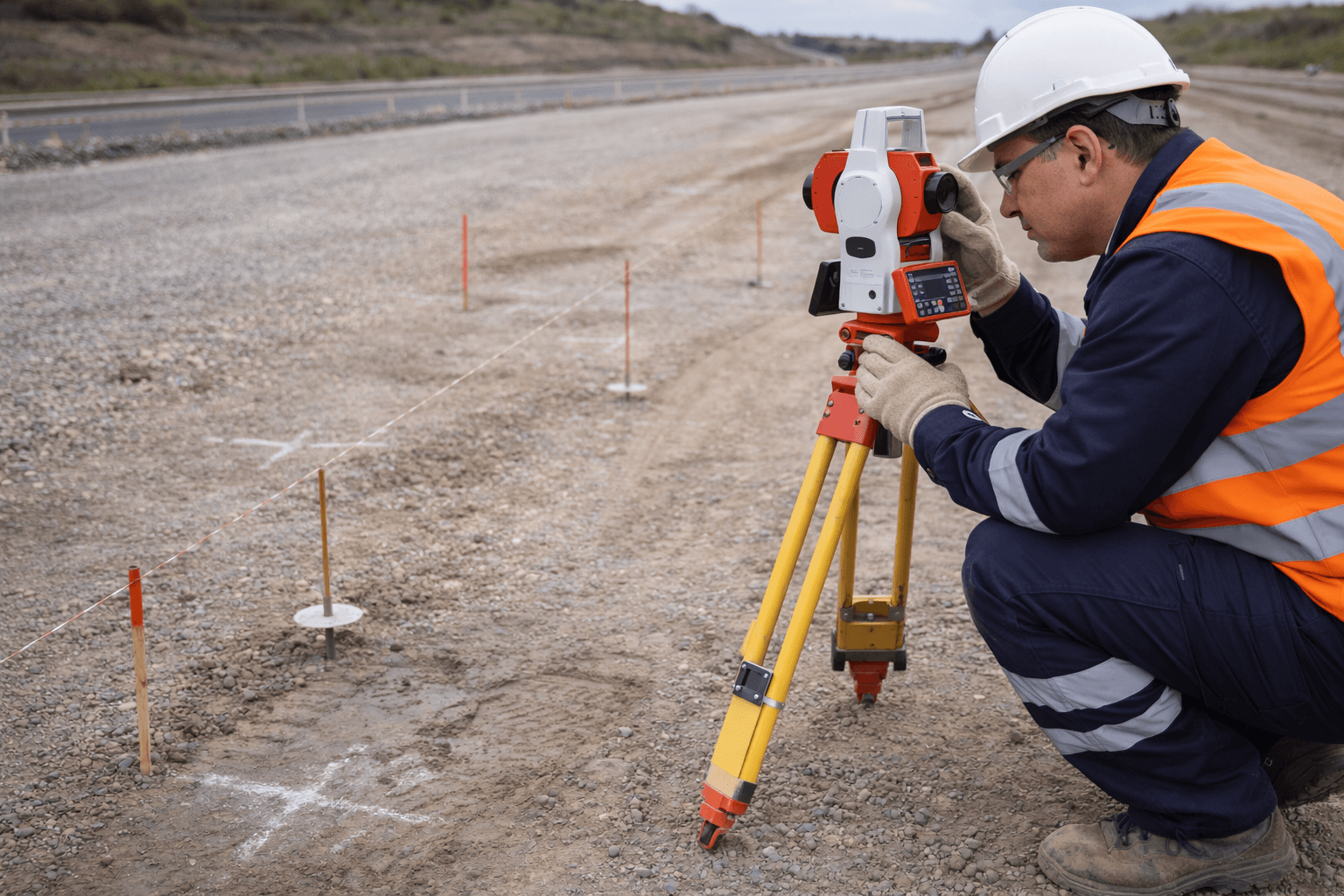

Геодезический контроль (оседание маяков)
Используется как дополнительный метод на протяжённых участках: ставят маяки, фиксируют отметки до/после уплотнения и в динамике. Он полезен для понимания равномерности и выявления «мягких» зон, но не заменяет измерение плотности.
Когда нужна лаборатория, а когда достаточно приборного контроля
Лабораторный контроль обычно обязателен:
- на объектах дорожного строительства по контракту с жёсткими требованиями к Ку;
- при сдаче скрытых работ (основание уходит под асфальт);
- на ответственных участках (развязки, зоны торможения/остановки, примыкания).
Приборный контроль часто достаточен:
- на благоустройстве дворов, парковок, тротуаров;
- при локальных ремонтах;
- в траншеях при регулярном контроле по точкам и фиксации проходов.
Ключевое: контроль должен быть регулярным. Один замер «для галочки» не показывает реальную картину по площади.

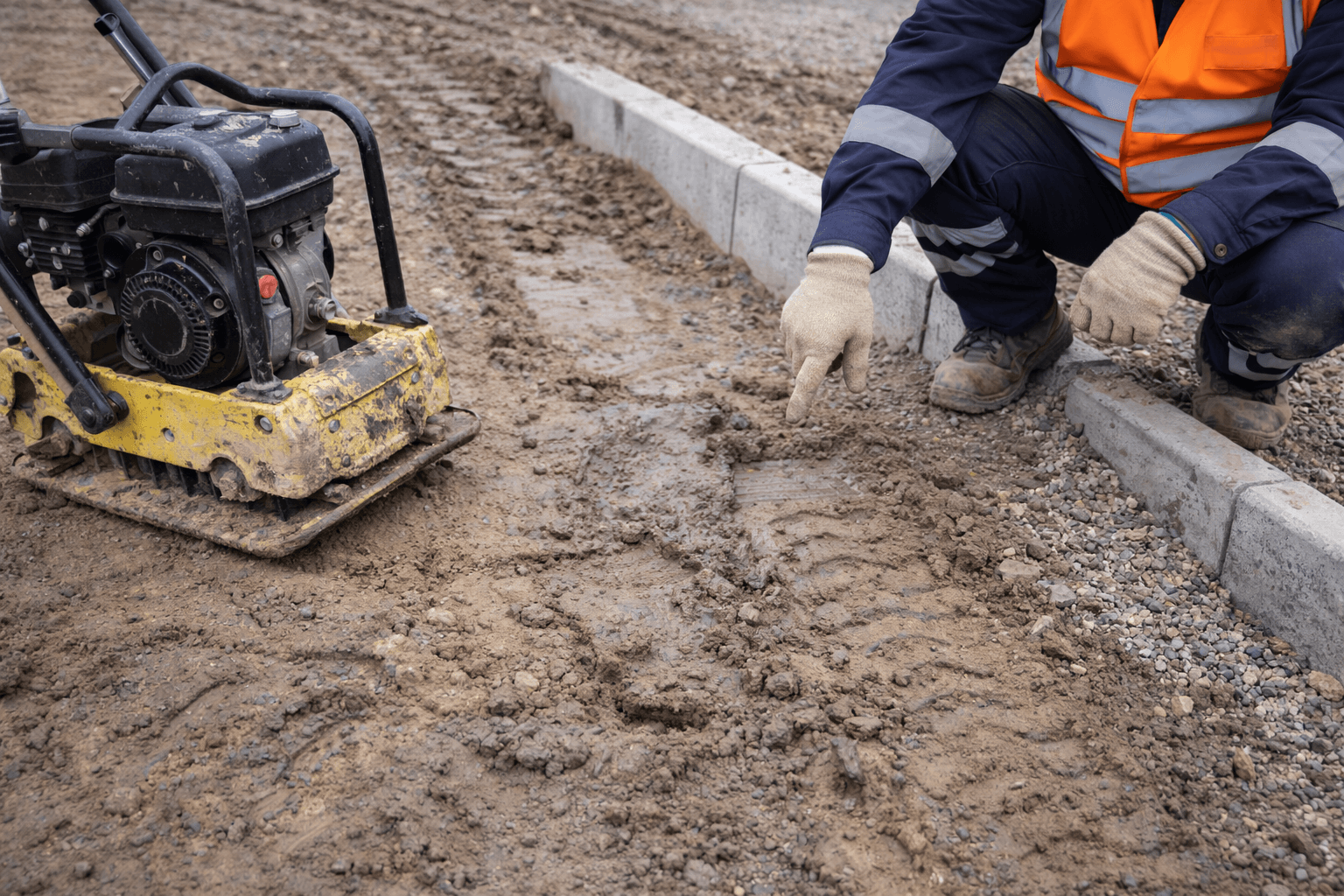

Типичные ошибки уплотнения и как их избежать
Переувлажнение или пересушка грунта
Самая частая ошибка — уплотнение «как есть». Для грунта существует оптимальная влажность, при которой достигается максимальная плотность. Если слой мокрый — он «пластилин», вибрация даёт разжижение, а не уплотнение. Если слой сухой — частицы не перестраиваются, а поверхность просто «заглаживается».
Практический подход: перед началом работ оценить влажность, при необходимости провести увлажнение/подсушку и только потом уплотнять.
Слишком толстый отсыпаемый слой
Толстая отсыпка даёт ложное ощущение прогресса. Но уплотнение работает на ограниченную глубину. Итог — плотный верх и рыхлый низ. Правило послойности (10–20 см для грунта и 10–15 см для щебня) намного важнее «мощности» техники.
Неподходящая плита по массе и усилию
Слишком лёгкая плита не добьёт щебень и ПГС до нужной плотности, особенно на ответственных основаниях. Слишком тяжёлая может давать избыточные деформации на слабых грунтах и работать неэффективно на узких участках.
Для площадей и сыпучих слоёв выбирают виброплиты по массе и центробежной силе под конкретную задачу, а в стеснении добавляют вибротрамбовку.
Недостаточное количество проходов
Плотность достигается не «за один проход». Количество проходов зависит от материала, влажности, толщины слоя и параметров машины. Типовая ошибка — сделать 2–3 прохода и переходить дальше. Правильно — работать до результата, подтверждённого контролем, и фиксировать схему проходов (вдоль/поперёк) для равномерности.
Игнорирование кромок, примыканий и траншей
Даже если середина площадки уплотнена хорошо, слабые зоны по краям становятся точками начала разрушений. Там требуется отдельная «добивка» — часто именно трамбовкой. Это особенно актуально у бордюров и стен, где плита не обеспечивает нормальный контакт.
Нет контроля — нет гарантии
Без фиксации параметров (влажность, толщина слоя, проходы, результаты замеров) невозможно доказать качество работ и сложно найти причину дефекта. В нормальной практике минимум — приборный контроль по точкам, максимум — лабораторные испытания на ответственных объектах.
Нормативная база: на что опираться
Для требований к уплотнению, порядку производства работ и контролю применяют:
- СП 78.13330.2017 — требования к строительству автомобильных дорог, в том числе к качеству основания и контролю;
- ГОСТ 22733 — методы определения характеристик грунтов (включая параметры, связанные с плотностью и влажностью).
Важно: конкретные значения Ку, толщина слоёв и схема контроля задаются проектом и условиями объекта, а задача подрядчика — обеспечить достижение этих значений технологией и подтверждением контроля.
Как обеспечить основание, которое выдержит асфальт
Надёжное покрытие начинается с основания. Чтобы дорожная одежда работала по проекту и не давала просадок, нужно соблюдать четыре принципа:
- уплотнять послойно;
- держать оптимальную влажность;
- подбирать технику под материал и условия;
- подтверждать результат контролем плотности.
На большинстве объектов благоустройства и локального ремонта оптимальная связка — виброплита для площадей и сыпучих слоёв + вибротрамбовка для траншей и примыканий.
